ペルソナ分解（1/4）

　HPW-200JC（+UGK）を分解しました。ディスプレーを支える仕組みやキーボードの構造が分かります。横長型のペルソナシリーズは基本的にハードウエアの変更はありませんが、初代機である200JCの問題点がそれ以降の機種で改良されているようですので、基盤のパターンなどには差があるかも知れません。

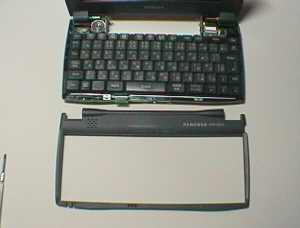

底面のねじを外すとキーボード周りの枠が外れます。分解はここからスタート。

基盤の全貌。真ん中の下の方にあるのがCPU「SH-3」。左下の平らなケーブルがキーボードと繋がっている。（コネクターから外せる）

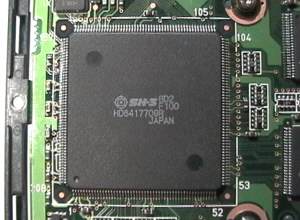

ペルソナの頭脳「SH-3」。

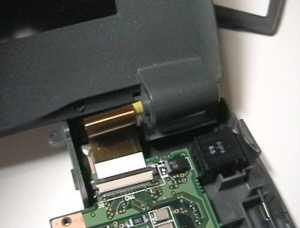

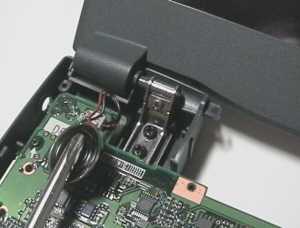

スピーカーを持ち上げると、下にボディと液晶を繋ぐ金具がある。実質的にこれ一個だけで液晶ふたを支えています。	ディスプレーと本体基盤を繋ぐフィルム状のケーブル。基盤側のコネクターから外せます。
