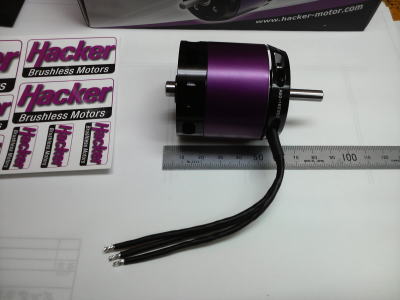

モーター Ｈａｃｋｅｒ Ａ50-16Ｓ Powerange MAX1250W KV値 378RPM/V 推奨アンプ 70A 極数 １４極 重量 ３４５ｇ 直径 48.8mm 長さ 52mm |
 |

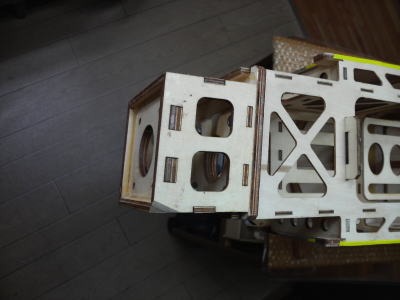

モーターマウント |
 |

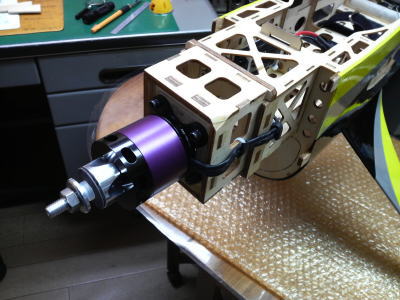

モーター取付 |
 |

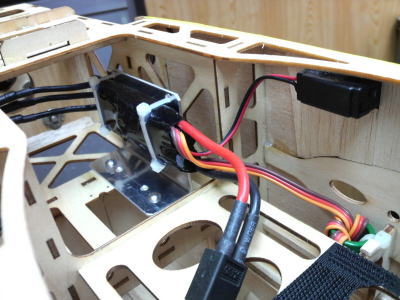

モーター駆動回路 Ｘ-７０-ＳＢ Ｐｒｏ ブラシレスモータ専用 スイッチング・BECコントローラ ヒートシンクを兼ねてアルミ板に 取付 |
 |

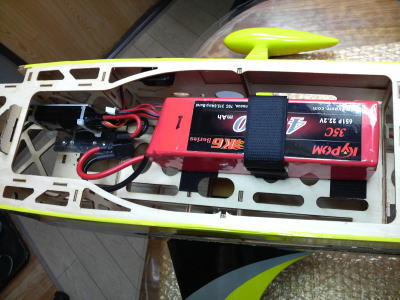

バッテリー リチウムポリマー 6S1P 22.2V4500mAh １本のバッテリーで約７分間飛行 |
 |

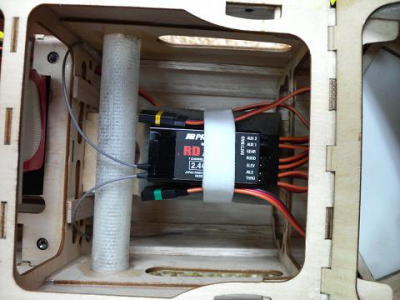

受信機 2.4G 7ch |
 |

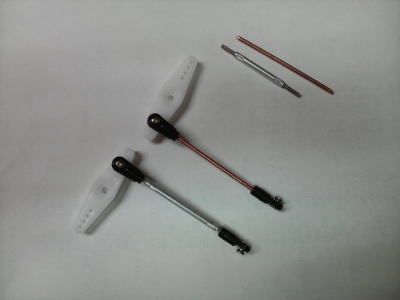

リンケージ部材 両端にボールリンク使用のため コントロールロッドは2mm銅棒 にネジを切って使用 アルミパイプ使用のロッドも作成 |
 |

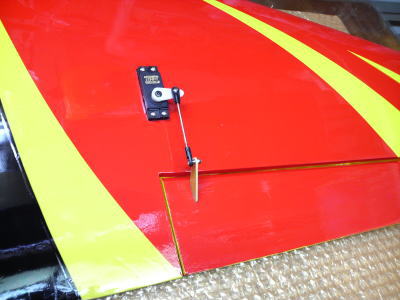

エルロンリンケージ サーボはロープロタイプ スタント仕様ではサーボホーンは もっと短くて良く写真の３／４に 短くした |
 |

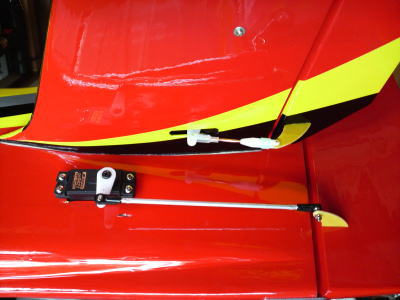

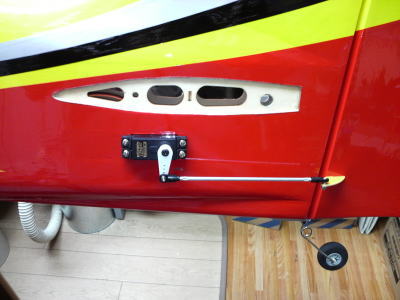

ラダーリンケージ サーボはロープロタイプ ロッドはアルミパイプ使用 |
 |

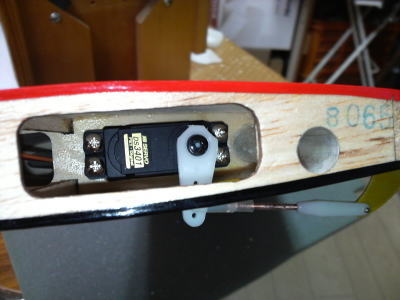

エレベーターリンケージ 水平尾翼内にミニサーボ組込 サーボホーンはエルロンと同様に 写真の３／４に短くした |
 |
ラダー、エレベータリンケージ 水平尾翼下側から見る |
 |

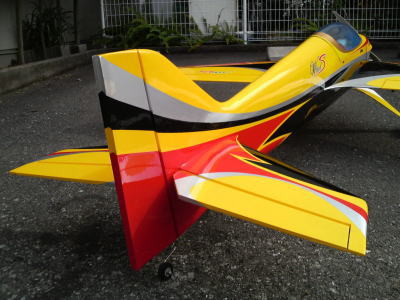

尾翼部 翼後縁は空気抵抗を増やすため厚く 平面のまま、さらに垂直尾翼後援は 凹面にしている |
 |

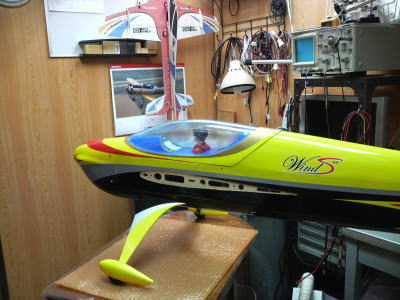

キャノピー取付 |
 |
