製品、キット内容
販売いたします製品、キット、完成品を使用した事により発生した、すべての損傷及び、
すべての損害に対して、HS HOMEアニーは一切の責任を負えませんことを、
ご了承の上、ご注文をお願い致します。
キット及び完成品は 8ピンのPIC、(ワンタイムROM/フラッシュROM)
両対応となっております。
※ ノート型パソコンでは、電源不足による書き込みエラーが出る様です。
当方 AT/互換 デスクトップ型PC
で試験、製作を行っています。
以下に販売いたします HS_SW-1は、トランジスタのバンド幅効果を追加した
Bypass 方式 となっております。
注文品番 | 内 訳 (1セット、1個単位) | 備考 | |||||||||||||||

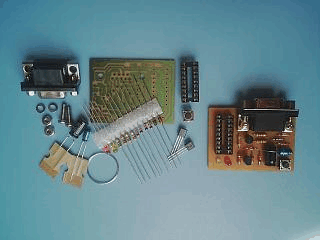

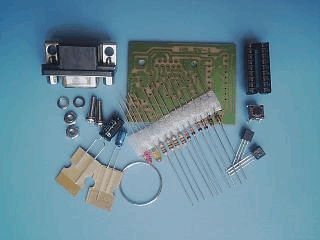

NO.1 | HS_SW-1 基板 + 部品一式 + 簡易説明書付 (スズメッキ線付、3種穴加工済) |
\1,200 | 在庫有り | ||||||||||||||

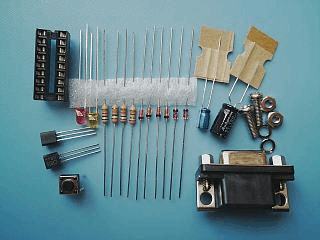

NO.2 | HS_SW-1 部品一式 + 回路図付 (スイッチ付 スズメッキ線無しです。) |
\650 | 在庫有り | ||||||||||||||

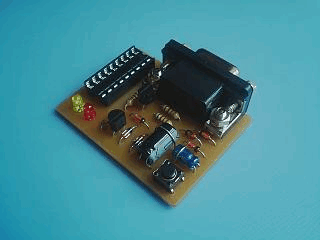

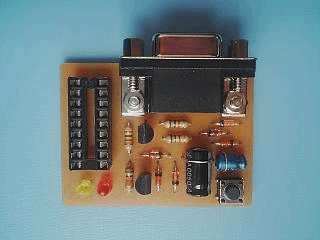

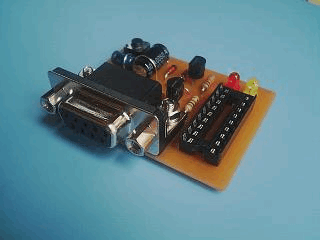

NO.3 | HS_SW-1 完成品 + 簡易説明書付 ※ PICライター完成品の問い合わせについて。 をご覧ください。 |
\1,800 | 只今休止しております | ||||||||||||||
NO.4 | 接続ケーブル (D-SUB9ピン、「PIC側オス⇒PC側メス」 ストレートケーブル | \600 | 有り | ||||||||||||||
NO.5 |
PIC12C509A 未書込みマイコン (一回書き込み、再書き込み不可) |
\200 | 終了しました。 | ||||||||||||||
NO.6 | PIC12F629 未書込みマイコン(再書き込み可能) | \200 | 少数 | ||||||||||||||
NO.7 | PIC12F675 未書込みマイコン(再書き込み可能) | \250 | 少数 | ||||||||||||||
NO.8 | PIC16F84A 未書込みマイコン(再書き込み可能) | \450 | 少数 | ||||||||||||||
NO.9 | PIC12F509 未書込みマイコン(再書き込み可能) 12C509A のフラッシュ版 | \200 | 少数 | ||||||||||||||
HS HOMEでは、品物を送るために、単なる普通郵便 (\120) で発送しています。 ※ 普通郵便は、「封筒、及び、包装費なども含んだ料金となります。」 値段は、買い入れた時点で変動致します。 ※ 発送例 NO.1 + NO.9×2 = 商品代金\1,600 + 普通郵便発送\120 = 合計\1,720 (商品の数、または重さで送料は異なります。) ※ 発送例 NO.3 + NO.4 = 商品代金\2,400 + 普通郵便発送\250 = 合計\2,650 (商品の数、または重さで送料は異なります。) また、普通郵便は、場所にもよりますが、大凡発送より2,3日で届きます。 予想よりも数日送れることがあります。(遅いと思っても一週間位は待って下さい。) 単なる普通郵便ですと、運送状況が確認できませんのでご了承願います。 また、代金の合計額や、品物の種類によっては、配達記録郵便、又は、 宅急便での発送にさせていただくことがあります。(必要・お届け先電話番号) 商品代金と送料+代引手数料がご請求金額となります。 購入を希望される方は、 下記注文書を参考にご記入後、電子メールをHS MOME まで送ってください。 (ドラッグ&コピー) 折り返し、注文内容の確認、及び、送料を含んだ送金金額等を返信メールでお知らせ致します。 支払方法は、銀行振込前払いとなります。 お知らせした内容を確認して頂いた後、ご了解の返信メールをください。 再度こちらから振込先等のご連絡を差し上げます。 ご案内しました指定銀行へお振り込みください。 振込先: 三菱東京UFJ銀行 (他の送金方法には対応いたしません) 商品の発送は、 ご入金の確認がとれ次第、発送の準備を致します。 発送には準備が整いしだい、こちらからご連絡を致します。 ※ 注文品番、及び、すべての内容は、予告なく変更する事がございます。 2007/05/03: 支払方法の変更をしました。(人間不信?) 商品先渡しで販売してまいりましたが、 購入してくださった方々の中に、発送後の入金もなくメールによる問い合わせに対しての 連絡もない方がいます。自分なりの誠意はおこないましたが残念です。 ご注文以外のお問合せも、 HS MOMEまで送って下さい。 |
|||||||||||||||||
|
※ 備考
キット基板は、汚れ変色を防ぐためフォトレジストを除去してません。
アルコール等で拭き取って下さい。
※
ご希望であればフォトレジストを除去いたします。
キット基板は、すべて、穴加工済です。
組み立てに必要な物は、
ハンダこて
(こて先の細いもの)、
ハンダ (できれば0.6mm〜0.8mmが良いでしょう)、
ニッパ等が必要になります。
完成後はハンダ面にコーティング剤を塗っておくとベストです。
(完成品は高周波ワニスが塗ってあります)
※
PICライター完成品の問い合わせについて。
HS
HOMEでは、完成品到着後、書き込みテストを行って頂き、
正常に書き込めない場合は、返金にて対応いたします。返品の際の送料は、ご負担ください。
(到着後2〜3日以内に不具合の有無を確認していただき、ご連絡頂いた方に限ります)
はっきりと書き込めませんと説明書きがある事を除き、
書き込み、消去、再書き込みができない場合です。
実際に不具合の出ますHEXファイルをこちらへ送って頂き、検証確認がされた場合です。
※ こちらで、書き込み確認済のPIC NO5〜NO9
が書き込めない場合です。
尚、
返金に於いて、送料は返金いたしません。HS_SW-1代金のみとなります。
故意に損傷された場合及び、PICに対しては返品いたしませんのでご留意ください。
また、到着後、一週間以上たちますと返品不可といたします。
※ PIC12F629/675の初期書き込みされている内蔵オシレータ校正値について。
HS_SW-1でPIC12F629/675へ、スイッチを押した状態で消去を行うと、
内蔵オシレータ校正値を消去してしまいます。
これは、ROMに書き込んである全てを消去する CCMOS
の様な効果があると思います。
最初に読み出して、メモをしておく事をお薦めします。(必要な場合は追記ができます)
スイッチを押さなければ JDM
基本回路となり、故意に消去しない限り、
内蔵オシレータ校正値を消去してしまうことはありません。
尚、12C509A / 12F509 への書き込み、読み込みは JDM
基本回路でなければ
書き込めません。
PIC12F629/675
で不具合が発生した場合のみ、スイッチを使用してください。
押した状態で、「
読み込み、書き込み、消去 」その他ではスイッチを使用しません。
(スイッチを、押すか押さないかの 、簡単操作です。)
